機械基礎配件——液壓缸，是需要經常定制，那么怎么配置液壓缸？
情形1.您手上有圖紙
直接提供圖紙，液壓工程師核查您提供的油缸圖紙尺寸的合理性，是否有自相矛盾的尺寸，是否有一些尺寸按油缸工藝是無法達到的。根據您給出的圖紙，會再出一份外形尺寸圖，給您確認。
直接提供圖紙，液壓工程師核查您提供的油缸圖紙尺寸的合理性，是否有自相矛盾的尺寸，是否有一些尺寸按油缸工藝是無法達到的。根據您給出的圖紙，會再出一份外形尺寸圖，給您確認。
情形2.您手上有一只油缸的樣品
1）您提供樣品給我們，并說明樣品的應用設備。如果不提供樣品，則您需要提供測繪圖以及使用壓力，測繪圖上需要的關鍵尺寸有缸徑、桿徑、行程、安裝尺寸。

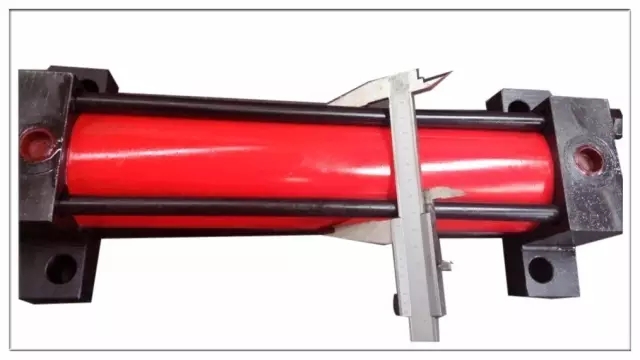

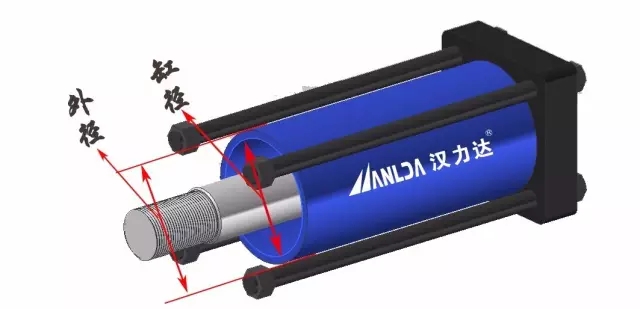

a.缸徑（缸筒內圓直徑，也稱內徑）\外徑（缸筒外圓直徑）▼
a.缸徑（缸筒內圓直徑，也稱內徑）\外徑（缸筒外圓直徑）▼
b.活塞桿桿徑▼

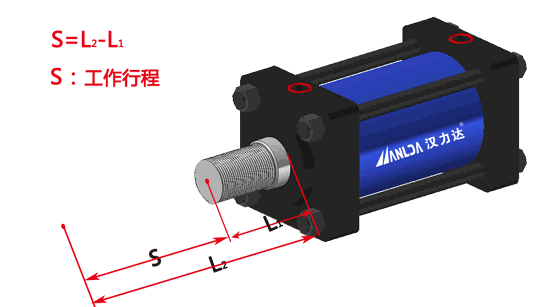

c.工作行程▼
d.安裝尺寸（包括活塞桿端尺寸、油口尺寸、安裝部位尺寸）

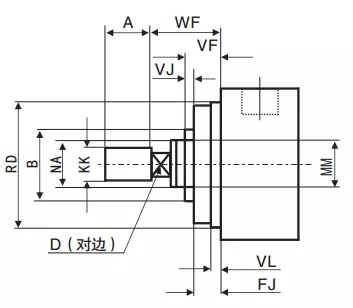

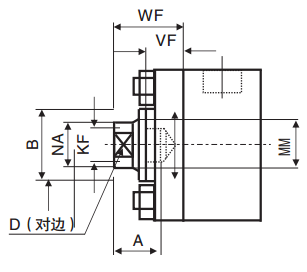

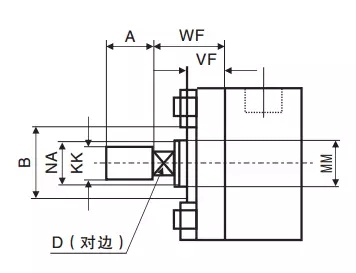

■活塞桿端尺寸：定位臺階RD、活塞桿直徑NA、螺紋尺寸KK、突出的桿長尺寸，見下圖所示。
活塞桿外螺紋無臺階▼
活塞桿外螺紋有臺階▼
活塞桿內螺紋無臺階▼
活塞桿內螺紋無臺階▼
活塞桿內螺紋有臺階▼
活塞桿端方式
.jpg "活塞桿端方式")
.jpg "油缸臺階")
■進出油口尺寸（管接頭、油管的選擇）
涉及到您管接頭、油管（軟管或硬管）的尺寸，如有特殊要求，需要跟油缸廠家明確。
■不同安裝方式有不同的安裝尺寸，以下舉例說明。
基本型安裝：
您用螺絲桿與設備的鐵板連接，此時四根螺絲桿的尺寸為安裝尺寸：
K：螺絲桿尺寸；DEXDE：安裝孔尺寸

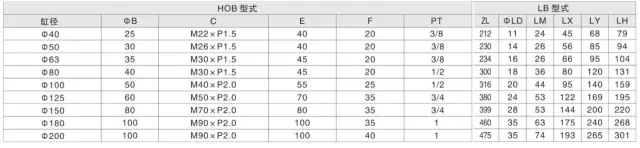

MOB油缸基本型外形尺寸圖▼
.jpg "MOB油缸基本型外形尺寸圖3")
前法蘭安裝：
FX*FR：安裝孔尺寸；FD：安裝孔尺寸；FT：法蘭盤厚度
HOB油缸前法蘭安裝▼
.jpg "HOB油缸外形尺寸圖")
.jpg "HOB油缸外形尺寸圖")

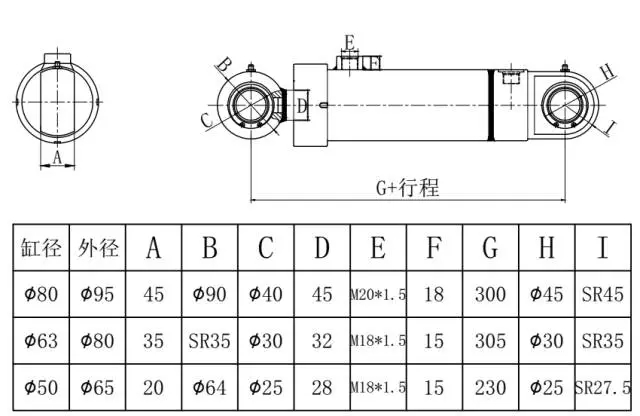

耳環安裝：安裝孔距；安裝孔直徑；扁厚工程
油缸耳環安裝▼

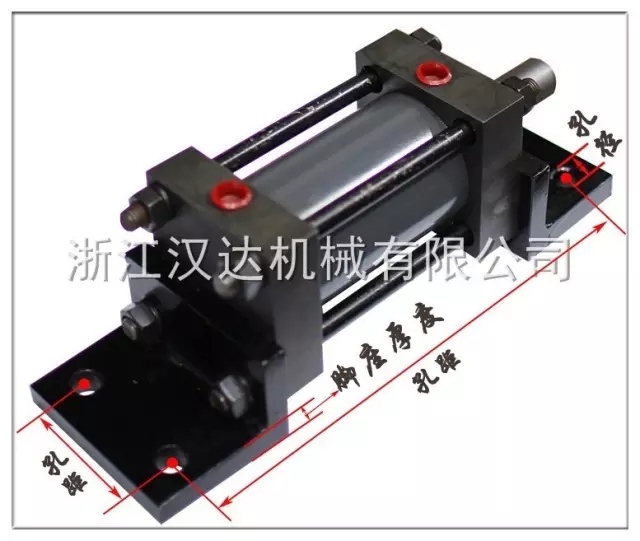

腳座安裝：

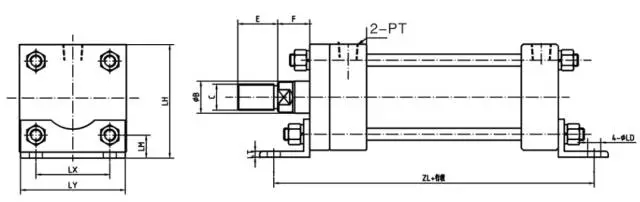

LX*ZL安裝孔距；T腳座厚度（影響安裝中心高）
LX*ZL安裝孔距；T腳座厚度（影響安裝中心高）
HOB油缸前后腳座▼

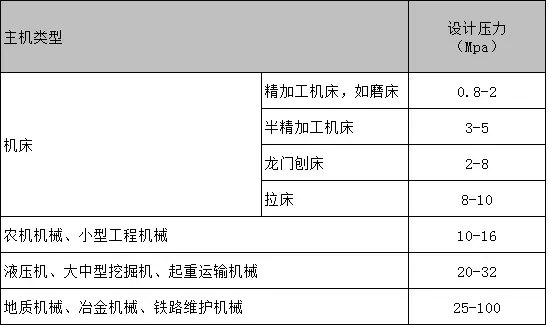

如何看油缸的使用壓力？1）如果油缸裝在設備上，看設備的液壓系統上的壓力表指示燈 ▼
2）如果只有油缸，可以問下是用在什么設備上的，根據設備的一般設計系統壓力來推測油缸使用壓力。
3）測量油缸的缸筒內徑和外徑，根據壁厚的尺寸，我們計算使用壓力。
情形3.無樣品無圖紙
既沒有油缸圖紙又沒有實樣，只有油缸載重或是應用場景，您可以：
1）按照《漢力達油缸樣本》選型，我們專業銷售顧問給您提供選型建議。
參考閱讀：油缸廠家手把手教您液壓油缸選型（原創，超實用）
2）您可以給我們提供油缸的應用場景，我們會根據應用場景進行初步建議。
應用場景

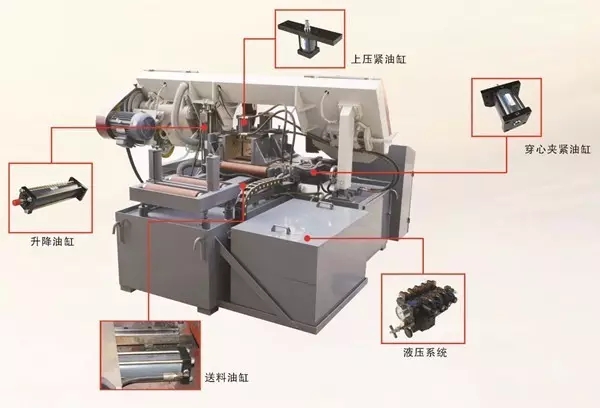

帶鋸床油缸▼
農機油缸▼

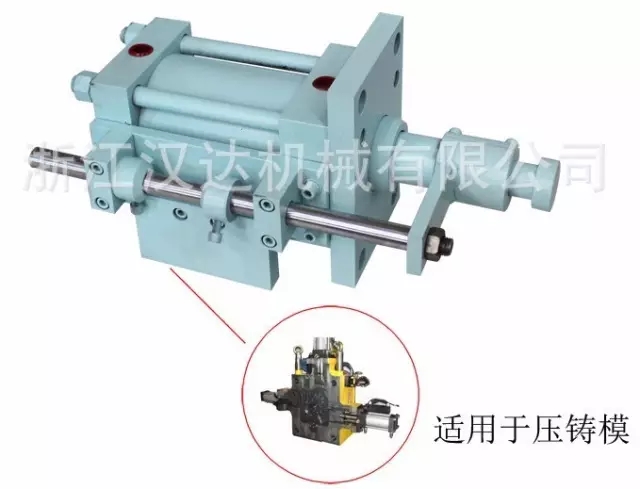

壓鑄模油缸▼
壓力機油缸▼

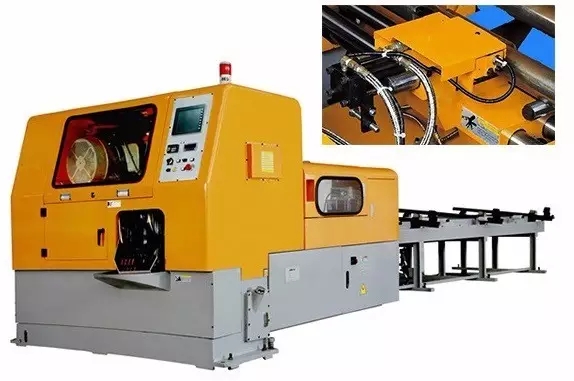

圓鋸機油缸▼
病床用油缸▼

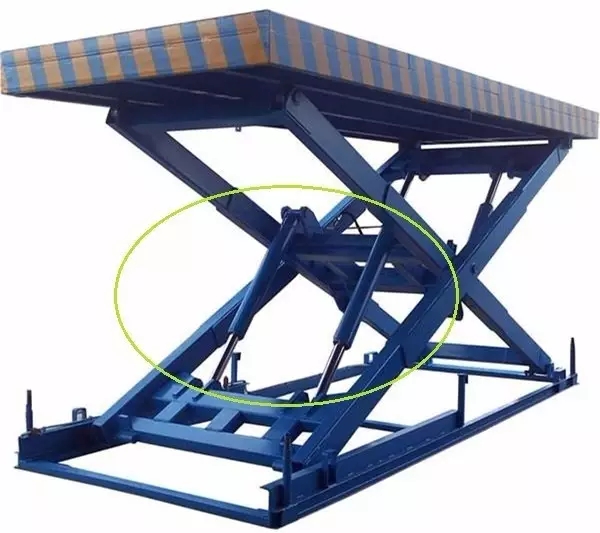

升降平臺油缸▼
