電磁流量計對抗干擾的幾種方法說明

發布時間：2020-04-23

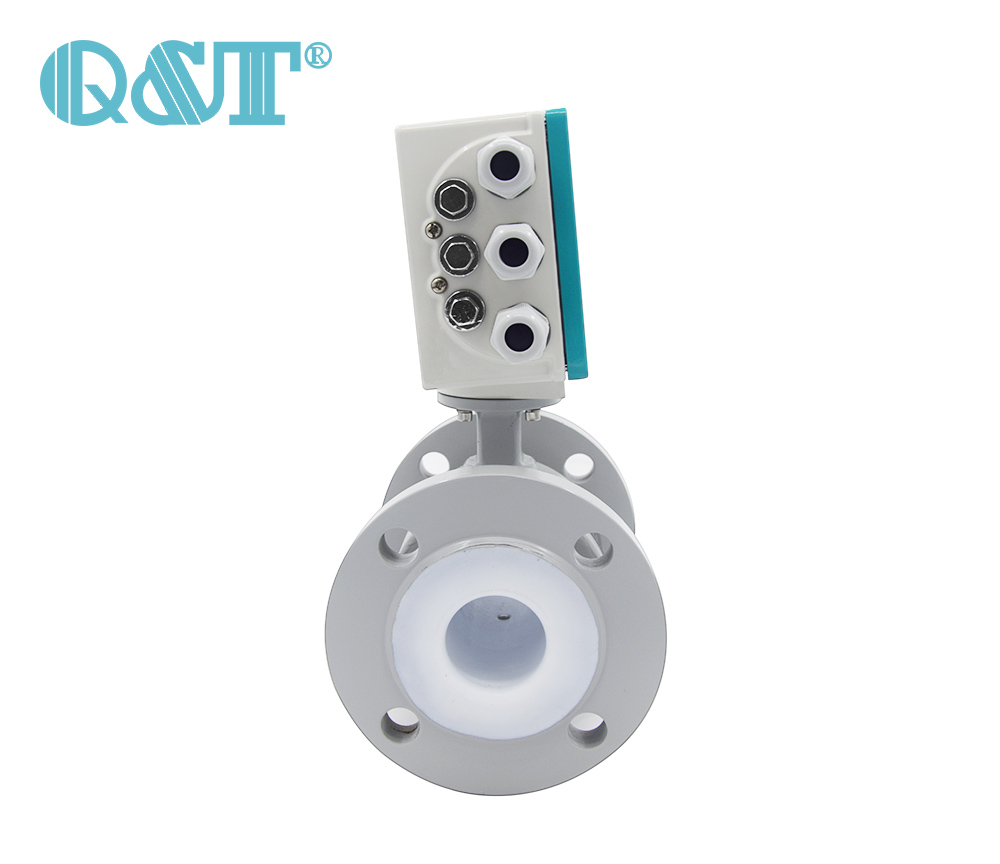

電磁流量計是為測量導電液體而設計的儀表，其精度高，量程比寬，內部無可動部件，無阻流部件，無壓損。抗腐、抗高壓能力出色，適應能力強，已在各個生產領域得到廣泛應用。因為有些安裝現場較為復雜，不可避免的會產生各種干擾，青天特克工作人員為大家講解幾種電磁流量計常見的對抗干擾方法：

傳感器的調零：要消除電磁干擾產生的正交干擾，在電梯上一處兩根導線，分別接在電位器的兩端。另一個電極上引出線和電位器的中端分別接在轉換器的入口端。此時就形成了兩個閉合回路，產生各自的感應電動勢和電流。兩條電流分別經過電位器的中端加到轉換器的輸入電阻上，此時兩條電流的方向是相反的，使用前，調節電位器中端接觸點位置，使得兩電流大小相同，即可相互抵消。但是由于生產工藝的限制，該項操作不能完全消除電磁干擾所帶來的影響，必要時還需進行其他方法進一步消除干擾帶來的影響。

同步采樣技術：當信號連續時，可使用同步采樣技術對信號進行采樣。但需注意采樣區域、寬度以及采樣區域起始點的選取。采樣周期選為工頻整數倍，這樣即使患有干擾信號因其采樣時間為完整的工頻周期，其平均值為零，可有效抑制干擾的影響。

數字濾波技術：該技術是智能儀表中較為常見的一種技術，能有效的完成模擬過濾器不能完成的功能。很容易解決脈沖干擾，數字電路干擾、S/D轉換器高頻干擾等。

儀表的有效接地：電磁流量計中傳感器輸出的信號很小，為了提高儀表的抗干擾能力，傳感器輸入回路的零點電位必須接地。同時，傳感器測量管外殼接地能起到屏蔽作用，減小外界和激磁系統本身的電磁干擾。流量計接地時需單獨接地，避免與其他儀表共地，儀表接地點應遠離大型機電設備，防止地線中的漏電流對測量信號產生串模干擾。

以上是青天特克分享的“電磁流量計對抗干擾的幾種方法說明”。謝謝您的收看。如果您有任何問題，您可以在網上咨詢或者給我們留言。我們會全心全意為您解答。
